激光功率計可以測量連續激光的功率，也可以測量脈沖激光在一段時間內的平均功率。激光功率計一般由顯示設備和傳感器構成。傳感器是激光功率計的重要組成部分，在選擇激光功率計的時候，我們需要格外關注傳感器探頭的波長響應、動態范圍、破壞閾值和最大重復頻率等技術參數。傳感器探頭常見的有兩種，分別為熱釋電型和光電二極管型。這次重點討論光電二極管型的激光功率計。

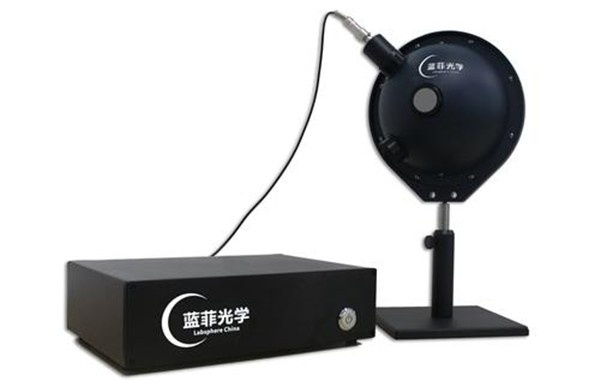

圖1激光功率計
常見的光電二極管通常采用硅（Si）、鍺（Ge）或銦砷化鎵等材料制作而成。光電二極管具有體積較小、靈敏度高、功率測量范圍大的顯著特點。每一種光電二極管具有不同的響應范圍和峰值波長，在不同的波長處具有不同的響應度。響應度是傳感器把入射光轉換為感應電流的效率的效果體現，單位是A/W。例如美國藍菲光學公司（Labsphere）的一款激光功率計（LFPMS）采用了硅型二極管探測器。 它的波長響應范圍在300-1100nm處，其中峰值響應在920nm時到達0.48A/W。下圖2是LFMPS光電二極管探測器的性能參數。

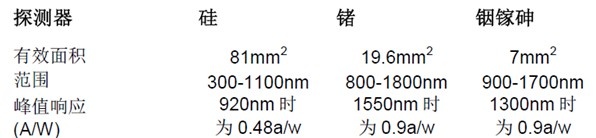

圖2 LFMPS光電二極管探測器性能參數
為了更加精確地測量激光功率，光電二極管探測器可以和積分球組成測試系統。因為積分球獨特的幾何結構可以有效地克服激光光束形狀不規則和光強空間分布不均的影響，同時也避免了偏振和校準方位的影響。在選擇探測器之前，必須要考慮到被測激光的功率和能量密度。這是因為探測器具有一定的損傷閾值，超過了閾值，探測器就損壞了。其中藍菲LFPMS的光電二極管探頭可探測最小功率在0.1mW,最大可探測到50W。對于高功率的激光，用戶也可使用一些衰減手段，可以利用分光器或者中性濾光片等。還有另一個很重要的指標是不確定度，這關系到準確性和一致性。其中藍菲的LFPMS校準可溯源至中國計量科學研究院，可以做固定波長的校準，是要求精確測量小功率用戶的一個不錯地選擇。
通過上邊的簡單介紹我們知道，在選擇激光功率計的時候，最重要的就是根據待測激光的波長和功率選擇合適的傳感器。選擇探測器和積分球搭配的激光功率計（藍菲光學LFPMS），可以精確和快速測定激光功率，同時還具有很好的溯源性。
