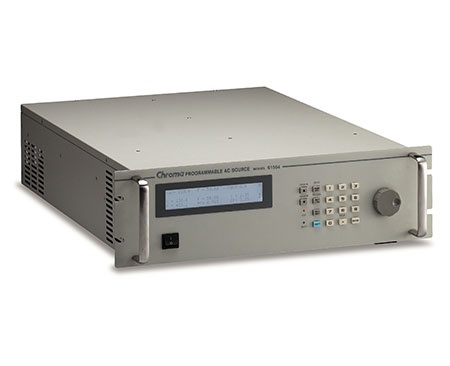

Chroma 61504系列可編程交流電源
Chroma 61504可編程交流電源，樹立了業界高性能AC電源產品的新標準。此產品可提供強大的使用功能，如電網干擾模擬，可編程輸出阻抗，測量功能，合成波形與IEC標準測試軟件。因擁有以上特點使得Chroma61504可編程交流電源適合應用于一般商業產品，電力電子，航空電子設備，軍事與IEC標準測試的開發和運用，并且從實驗桌上測試到大量生產單位皆可適用。
Chroma 61504可編程交流電源使用先進的脈寬調變技術，使其能輸出多達6倍額定電流峰值的能力，使得61504成為測試?yán)擞侩娏鞯倪x擇。
Chroma 61504可編程交流電源運用先進的數字訊號處理技術(DSP)，能夠提供高精度和瞬時電壓波形測量，如電壓均方根值，電流均方根值，實功率，功率因子，電流波峰因子以及量測多達40次的電流諧波成份。
Chroma61504可編程交流電源提供用戶組合不同諧波成份的功能，為合成諧波失真波的形狀。另外還提供了一個可輸入外部模擬信號端口，可從任意信號產生器產生仿真信號，并將此信號放大以模仿實際觀察到的波形。
經由多功能的可編程波形設定和使用方便的操作軟件，61504可編程交流電源讓使用者能夠完成符合IEC 61000-4-11/-4-13/-4-14/-4-28的標準抗擾度測試。

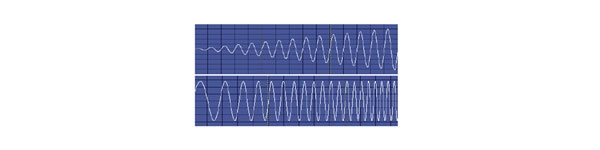

Chroma 61504可編程交流電源可設定電壓及頻率變動率, 當改變輸出時, 將會以設定的變動率, 進行某范圍內的掃描測試。

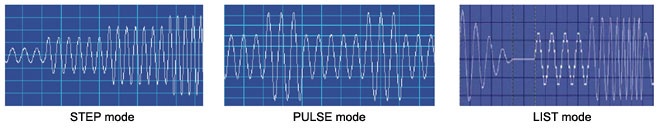

Chroma 61504可編程交流電源可使用功能STEP/PULSE/LIST Mode進行電壓瞬間變化, 中斷或變異的模擬測試. 運用此些功能可搭配專用軟件來測試法規IEC61000-4-11, IEC61000-4-14及IEC61000-4-28。

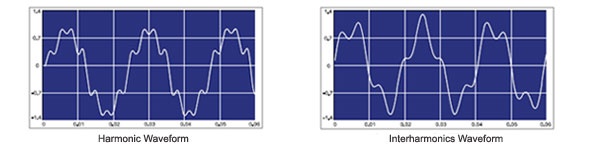

Chroma61504可編程交流電源可使用WAVEFORM功能選擇內建30組電壓波形, 或用SYNTHESIS功能針對40階諧波成分來編輯失真波形. 另外可用INTERHARMONICS功能進行間諧波設定, 掃描成份可由0.01Hz到2.4KHz. 可用來測試出電源的輸入脆弱點. 搭配專用軟件可以測試法規IEC61000-4-13。

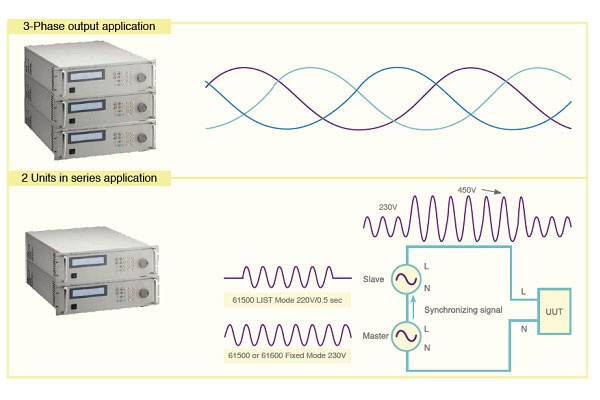

Chroma61504可編程交流電源可以使用三臺, 在三相模式的同步機制下, 串聯成三相電輸出使用. 或使用兩臺做高壓(300V-600V)輸出應用, 搭配LIST模式可進行瞬間高壓450V/0.5秒的測試, 如圖.

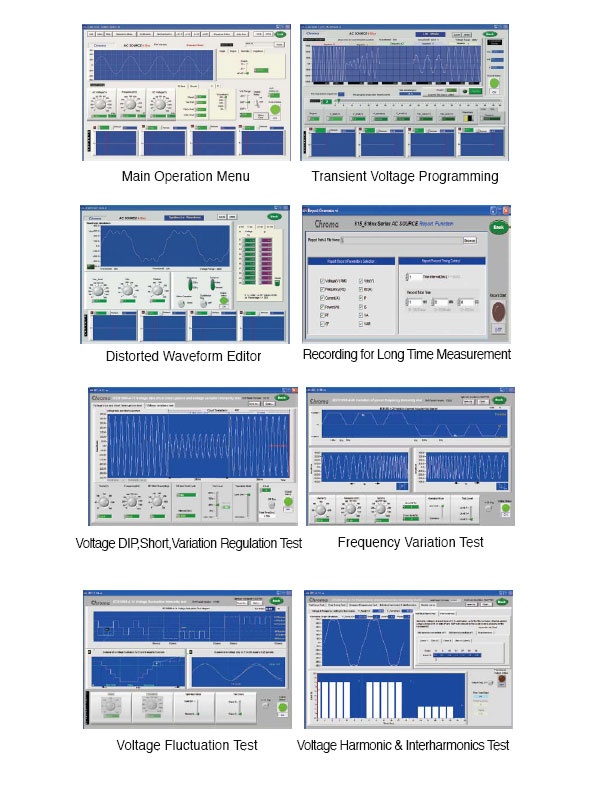

Chroma61504可編程交流電源提供圖形化接口的控制軟件, 提供簡易設定及操作, 可執行所有的功能. 并內建測試法規. 并可以長時間記錄量測值, 存成檔案供分析。

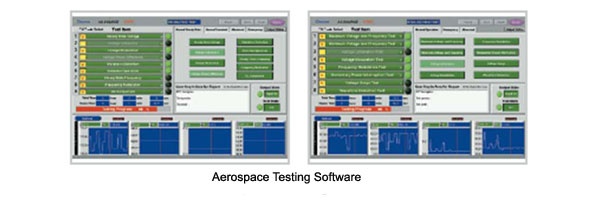

Chroma61504可編程交流電源另外提供航空電源測試法規軟件，包括測試MIL-STD-704F，RTCA DO-160D及ABD0100航空法規。
